产品简介
该系列斗式提升机具有占地面积小,提升高度高,输送量大,动力消耗低和密封性好等特点。
适用于作粮食、食品、饲料、矿山工业等粒状和粉状物料垂直输送设备。
性能优势
1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

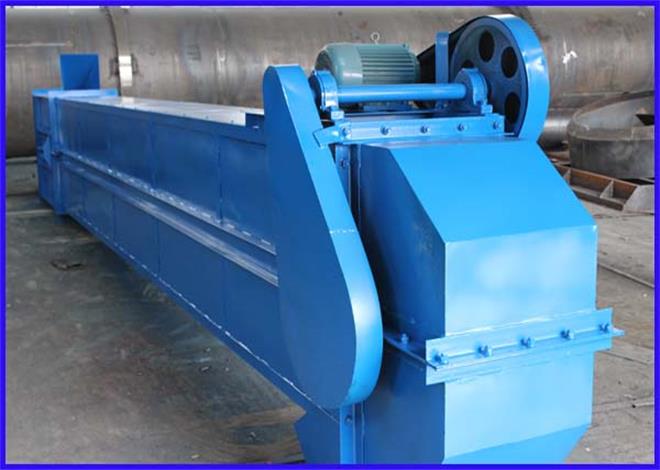

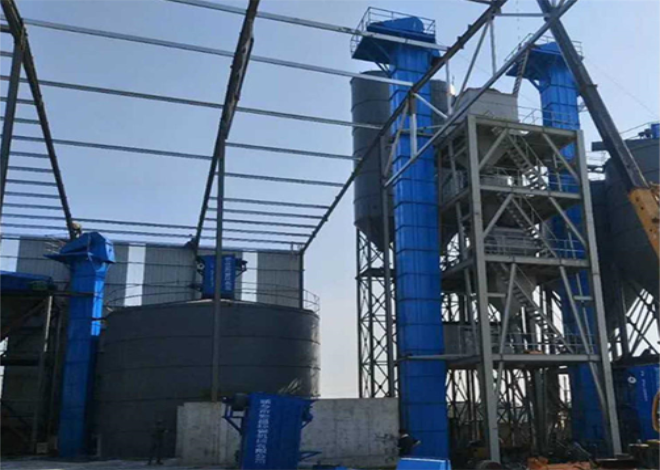

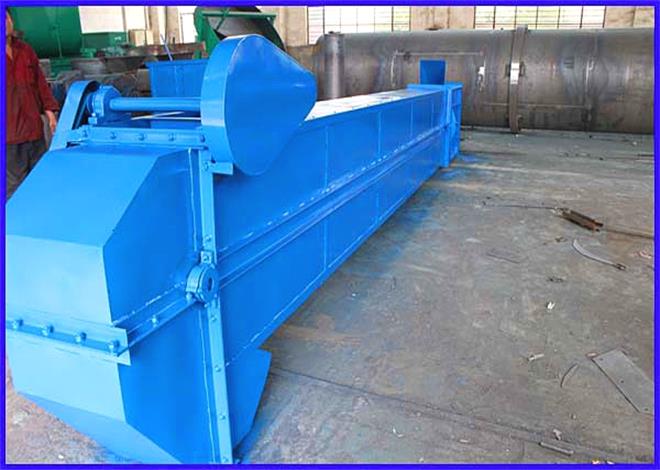

设备图片
技术参数
型号 | TH315 | TH400 | TH500 | TH630 | ||||
料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH |
输送量 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 |
斗容 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
斗距 | 512 | 688 | ||||||
圆钢直径×节距 | φ18×64 | φ12.1×86 | ||||||
单链条强度 | 320 | 480 | ||||||
单位长度牵引重量 | 25.64 | 26.58 | 31 | 31.9 | 41.5 | 44.2 | 49 | 52.3 |
传动齿轮转速 | 42.5 | 37.6 | 35.8 | 31.8 | ||||
物料最大粒度 | 35 | 40 | 50 | 60 | ||||
料斗运行速度 | 1.4 | 1.5 | ||||||
备注 | ZH型代表中深斗 | SH型代表中深斗 |
